Laporan Akhir Modul 2 - Percobaan 5
1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]
1. BCD-to-Seven Segment Decoder IC 74LS47
2. 7 Segment common Anoda
3. Logic State
3. Rangkaian Simulasi [Kembali]

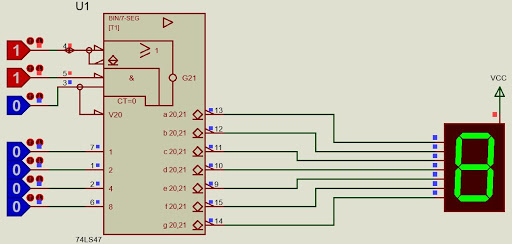

4. Prinsip Kerja Rangkaian [Kembali]
Untuk menghidupkan Seven Segment common Anoda, RBI,RBO, dan LT haruslah berlogika 1, RBI, RBO, dan LT tidak berpengaruh pada keluaran angka pada Seven Segment common Anoda sehingga tidak perlu diubah-ubah, yang diubah hanyalah B3-B6,
-Untuk menghasilkan angka 0, B3-B6 harus berlogika 0
-Untuk menghasilkan angka 1, B3 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 2, B4 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 3, B3 dan B4 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 4, B5 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 5, B3 dan B5 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 6, B4 dan B5 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 7, B3, B4, dan B5 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 8, B6 harus berlogika 1 dan sisanya berlogika 0
-Untuk menghasilkan angka 9, B3 dan B6 harus berlogika 1 dan sisanya berlogika 0
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
1. Analisa output yang dihasilkan seven segmen berdasarkan biner yang didapat.
Jawab:
Untuk output angka 0 maka output seven segment (a'-g') adalah 0000001.
Untuk output angka 1 maka output seven segment (a'-g') adalah 1001111.
Untuk output angka 2 maka output seven segment (a'-g') adalah 0010010.
Untuk output angka 3 maka output seven segment (a'-g') adalah 0000110.
Untuk output angka 4 maka output seven segment (a'-g') adalah 1001100.
Untuk output angka 5 maka output seven segment (a'-g') adalah 0100100.
Untuk output angka 6 maka output seven segment (a'-g') adalah 1100000.
Untuk output angka 7 maka output seven segment (a'-g') adalah 0001111.
Untuk output angka 8 maka output seven segment (a'-g') adalah 0000000.
Untuk output angka 9 maka output seven segment (a'-g') adalah 0001100.
2. Jika IC 74LS47 dihilangkan atau seven segmen langsung dihubungkan ke switch apa
yang terjadi?
Jawab:
Jika IC 74LS47 tidak digunakan maka untuk menghasilkan output berupa angka
masing-masing input harus diatur satu-per-satu sesuai dengan tabel kebenarannya.
