Keran Otomatis Menggunakan Sensor Pir

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Pembahasan

3. Komponen

4. Prinsip Kerja

5. Gambar Rangkaian

6. Video Simulasi

7. Link Download

1. Tujuan

1. Memahami dan mampu mengaplikasikan Rangkaian Keran Otomatis dengan sensor pir
2. Membuat Rangkaian  Keran Otomatis dengan sensor pir
3. Menjalankan dan menganalisa Rangkaian Keran Otomatis dengan sensor pir

2. Komponen

ALAT

1. Power supply

Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

 BBAHAN

1. PIR (Passive Infra Red)

Spesifikasi

-Vin : DC 5V 9V.

-Radius : 180 derajat.

- Jarak deteksi : 5,7 meter.

2. Transistor

- Kemampuan 600mW Power Disspation dan 200mA Ic

- Tingkat Sensitivitas Moisure 1

- Epoxy memenuhi peringkat mudah terbakar UL 94 V-0

- 1 buah Type 2N3904

3. Resistor

- Resistor 1 Watt

- 1k ohms (1 buah)

4. IC OP-Amp

Konfigurasi pin



Pin 1 : Offset Null

Pin 2 : Inverting i/p

Pin 3: Non-invering i/p

Pin 4: V-

Pin 5 : Offset Null

Pin 6 : Output

Pin 7: V+

Pin 8 : NC



Spesifikasi Bahan



Komponen Output

1. Relay

Konfigurasi Pin



Spesifikasi Pin





3. Dasar Teori

    1.) Sensor Pir

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.

    2.) Op-Amp

a. Buffer

Buffer merupakan rangkaian yang dapat menjaga garis agar tetap apda nilai yang telah ditentukan.

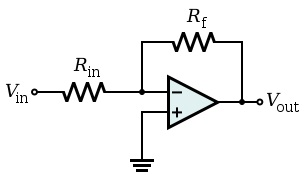

b. inverting amplifier

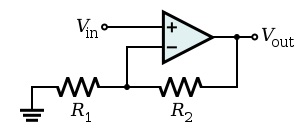

c. Non Inverting

d. Komparator

e. Adder



4. Percobaan

    a. Prosedur Percobaan

     1. Siapkan semua alat dan bahan yang diperlukan pada percobaan

    2. Baca datasheet setiap komponen sebelum di rangkai

    3. Rangkailah rangkaian seperti pada gambar rangkaian yang tertera dibawah

    4. Tentukanlah Semua Nilai Resistor

    5. Hubungkan Rangkaian dengan Catudaya, dan cobalah untuk mengadahkan tangan anda dekat sensor pir , jika keran mati, coba singkirkan tangan anda dari keran, jika keran hidup maka rangkaian pun berhasil dibuat dengan baik.

b.  Rangkaian

c. Prinsip Kerja

prinsip kerja dari sensor pir ini ialah apabila sensor mendeteksi adanya halangan pada sinar infrared yang ditembakkan, maka  akan memicu kran untuk mati

d. Video

e. Link

Download HTML  HERE

Download Rangkaian Proteus  HERE

Download Video Simulasi  HERE

Download Datasheet Sensor Pir  HERE
