Soal Multiple Choice

Soal Multiple Choice

materi 1

1. Berapa Tegangan Output DC pada rangkaian di atas jika Vm sebesar 10 V?
A. -3,18 V
B. -6,36 V
C. -9,54 V
D. -12,72 V
E. -15,9 V
Jawaban : A

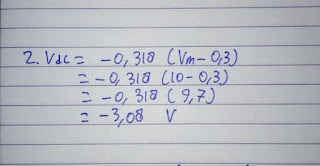

2. Berapa Tegangan Output DC jika dioda ideal diganti dengan dioda Germanium?
A. -6,26 V
B. -9,44 V
C. -3,08 V
D. -15,80 V
E. -12,62 V
Jawaban : C

3. Berapa Tegangan Output DC jika Vm dinaikkan sebesar 100 V dan dioda ideal diganti dengan dioda silikon?
A. -158,77 V
B. -126,97 V
C. -95,17 V
D. -63,37 V
E. -31,57 V
Jawaban : E

materi 2

Diketahui I_DSS = 16mA, V_P = -12 V, R_G = 2MΩ, R_S = 2KΩ, R_D = 6,6KΩ, V_DD = 100 V

1. Tentukan V_GSQ  pada rangkaian!
A. -4 V
B. -8 V
C. -16 V
D. -32 V
E. -64 V
Jawaban : C

2. Tentukan I_DQ pada rangkaian!
A. 2,6 mA
B. 5,2 mA
C. 7,8 mA
D. 10,4 mA
E. 13 mA
Jawaban : B

3. Tentukan V_DS  pada rangkaian!
A. 221,12 V
B. 13,82 V
C. 100,56 V
D. 55,28 V
E. 27,64 V
Jawaban : D

materi 3

Jika Diketahui I_DSS = 20 mA, V_P = -10 V, V_GSQ = -4V, y_os = μS, R_D = 4kΩ.

1. Hitunglah nilai g_m pada rangkaian!
A. 2 mS
B. 4 mS
C. 6 mS
D. 8 mS
E. 10 mS
Jawaban : B

2. Tentukanlah nilai r_d pada rangkaian!

A. 40 kΩ

B. 50 kΩ

C. 60 kΩ

D. 70 kΩ

E. 80 kΩ

Jawaban : A

3. Hitunglah nilai A_v pada rangkaian jika mengabaikan nilai r_d!
A. -1,2
B. -2,4
C. -4,8
D. -9,6
E. -19,2
Jawaban : D

materi 4

1. Jika pada rangkaian fixed-bias di bawah diketahui R_L = 1,1 kΩ, R_O = 6kΩ, dan A_VNL = -140,5, hitunglah nilai A_v!

A. -10,88
B. -21,76
C. -43,53
D. -65,30
E. -87,07
Jawaban : B

2. Hitunglah A_VS pada rangkaian jika Z_i = 535,5 kΩ dan R_s = 0,3 kΩ!

A. -87,02
B. -65,26
C. -43,51
D. -21,74
E. -10,87
Jawaban : D

3. Hitunglah Av pada rangkaian jika R_L = 2,35 kΩ dan R_O = 4,8 kΩ, A_VNL = -6,36!

A. -0,52
B. -1,04
C. -2,09
D. -4,18
E. -8,36
Jawaban : C

materi 5

Diketahui V_cc = 10 V, R_B = 2 kΩ, R_C = 25 Ω, dan β = 20.

1. Tentukanlah nilai I_B pada rangkaian di atas!
A. 1,55 mA
B. 3,1 mA
C. 4,65 mA
D. 6,2 mA
E. 7,75 mA
Jawaban : C

2. Tentukanlah nilai I_C pada rangkaian di atas!
A. 46,5 mA
B. 62 mA
C. 77,5 mA
D. 93 mA
E. 108,5
Jawaban : D

3.Tentukanlah nilai daya input dc P_i(dc) pada rangkaian di atas!

A. 0,93 W

B. 1,08 W

C. 1,24 W

D. 1,39 W

E. 1,,55 W

Jawaban : A

materi 6

1. Diketahui pada rangkaian Improved Series Regulator di bawah, nilai R₁ = 25 kΩ, R₂ = 20 kΩ, V_Z = 4,3 V. Hitunglah nilai tegangan output (V_o)!

A. 11,25 V
B. 22,5 V
C. 33,75 V
D. 45 V
E. 56,25 V
Jawaban : A

2. Diketahui pada rangkaian Op-Amp Series Regulator di bawah, nilai R₁ = 25 kΩ, R₂ = 20 kΩ, V_Z = 4,3 V. Hitunglah nilai tegangan output (V_o)!

A. 5,805 V
B. 7,74 V
C. 9,675 V
D. 11,61 V
E. 13,545 V
Jawaban : C

3. Diketahui pada rangkaian Series Regulator di bawah, nilai V_Z = 9 V dan V_i = 10 V. Hitunglah V_CE!

A. 5,3 V
B. 4,6 V
C. 3,4 V
D. 2,3 V
E. 1,7 V
Jawaban : E
