Ujian Akhir Semester

SOAL



1.     Simulasikan dengan matlab suatu aplikasi Algoritma Genetik dibidang teknik elektro dari suatu artikel/Tugas Akhir.



2.     Simulasikan dengan matlab suatu aplikasi Fuzzy dibidang teknik elektro dari suatu dari suatu artikel/Tugas Akhir.



3.     Simulasikan dengan matlab suatu aplikasi JST/Fuzzy/Algoritma Genetik dibidang teknik elektro dari suatu artikel sesuai judul Tugas Besar yang anda buat. Berikan saran untuk perbaikan artikel dan realisasikannya menggunakan matlab.



JAWAB

1.     Link Artikel/Tugas Akhir       : https://repository.its.ac.id/46169/1/2215105047-Undergraduate_Thesis.pdf

Listing Program                      :


% Parameter Motor DC

J = 0.01; % Inersia rotor (kg.m^2)

b = 0.1;  % Koefisien friksi (N.m.s)

K = 0.01; % Konstanta elektromotif (V/rad/s)

R = 1;    % Resistansi (Ohm)

L = 0.5;  % Induktansi (H)



% Fungsi Transfer Motor DC

num = K;

den = [(J*L) (J*R + b*L) (b*R + K^2)];

motor_tf = tf(num, den);



% Kontroler PID awal

Kp = 1; Ki = 1; Kd = 1;

pid_controller = pid(Kp, Ki, Kd);



% Sistem Loop Tertutup Awal

closed_loop_sys = feedback(pid_controller * motor_tf, 1);



% Simulasi Respons Step Awal

figure;

step(closed_loop_sys);

title('Respons Step dengan Parameter PID Awal');

grid on;



% Fungsi Objektif untuk Optimasi GA

objective_function = @(x) pid_performance(x, motor_tf);



% Batas Parameter PID

lb = [0, 0, 0]; % Batas bawah

ub = [10, 10, 10]; % Batas atas



% Optimasi dengan GA

options = optimoptions('ga', 'Display', 'iter', 'MaxGenerations', 100);

[opt_params, ~] = ga(objective_function, 3, [], [], [], [], lb, ub, [], options);



% Parameter Optimal

Kp_opt = opt_params(1);

Ki_opt = opt_params(2);

Kd_opt = opt_params(3);



% Kontroler PID Optimal

optimal_pid_controller = pid(Kp_opt, Ki_opt, Kd_opt);

optimal_closed_loop_sys = feedback(optimal_pid_controller * motor_tf, 1);



% Simulasi Respons Step Optimal

figure;

step(optimal_closed_loop_sys);

title('Respons Step dengan Parameter PID Optimal');

grid on;



% Fungsi Evaluasi Kinerja

function performance = pid_performance(params, motor_tf)

    Kp = params(1); Ki = params(2); Kd = params(3);

    pid_controller = pid(Kp, Ki, Kd);

    closed_loop_sys = feedback(pid_controller * motor_tf, 1);



    % Respons Step

    [y, t] = step(closed_loop_sys);

    overshoot = max(y) - 1;

    settling_time = find(t >= 2 & abs(y - 1) <= 0.02, 1, 'first');



    % Penalti Kinerja

    performance = overshoot^2 + settling_time^2;

end

 Output                                  :




Video                                      :



2.     Link Artikel/Tugas Akhir       : https://lib.unnes.ac.id/27779/1/5301409025.pdf

Listing Program                    :



% Parameter Sistem Suhu

C = 1000; % Kapasitas panas ruangan (J/°C)

R = 0.01; % Resistansi termal (°C/W)

Tamb = 25; % Suhu lingkungan (°C)



% Fungsi Transfer Sistem Suhu

num = [1/(C*R)];

den = [1 1/(C*R)];

temp_tf = tf(num, den);



% Simulasi Respons Step Awal

figure;

step(temp_tf);

title('Respons Step Sistem Suhu Ruangan');

grid on;



% Membuat Sistem Fuzzy

fis = mamfis('Name', 'TemperatureControl');



% Variabel Input: Error Suhu

fis = addInput(fis, [-5 5], 'Name', 'Error');

fis = addMF(fis, 'Error', 'gaussmf', [2 -2], 'Name', 'Negative');

fis = addMF(fis, 'Error', 'gaussmf', [2 2], 'Name', 'Positive');



% Variabel Output: Daya Pemanas

fis = addOutput(fis, [0 1], 'Name', 'HeaterPower');

fis = addMF(fis, 'HeaterPower', 'trimf', [0 0.5 1], 'Name', 'Low');

fis = addMF(fis, 'HeaterPower', 'trimf', [0.5 1 1], 'Name', 'High');



% Aturan Fuzzy

ruleList = [1 1 1 1; 2 2 1 1];

fis = addRule(fis, ruleList);



% Simulasi Sistem

error = -3:0.1:3;

heater_power = evalfis(fis, error);



% Visualisasi Output

figure;

plot(error, heater_power);

title('Output Pengendali Fuzzy');

xlabel('Error');

ylabel('Daya Pemanas');

grid on;





 Output                                   :




Video                                      :



3.     Link Artikel/Tugas Akhir       : https://repository.its.ac.id/46169/1/2215105047-Undergraduate_Thesis.pdf

Listing Program                    :



% Parameter Motor DC (disesuaikan dengan sistem dalam artikel)

J = 0.01; % Inersia rotor (kg.m^2)

b = 0.1;  % Koefisien friksi (N.m.s)

K = 0.01; % Konstanta elektromotif (V/rad/s)

R = 1;    % Resistansi (Ohm)

L = 0.5;  % Induktansi (H)



% Fungsi Transfer Motor DC

num = K;

den = [(J*L) (J*R + b*L) (b*R + K^2)];

motor_tf = tf(num, den);



% Fungsi Objektif untuk Optimasi GA

objective_function = @(x) pid_performance(x, motor_tf);



% Batas Parameter PID

lb = [0, 0, 0];  % Batas bawah [Kp, Ki, Kd]

ub = [10, 10, 10]; % Batas atas [Kp, Ki, Kd]



% Optimasi menggunakan Algoritma Genetika

options = optimoptions('ga', 'Display', 'iter', 'MaxGenerations', 100);

[opt_params, ~] = ga(objective_function, 3, [], [], [], [], lb, ub, [], options);



% Parameter PID Optimal

Kp_opt = opt_params(1);

Ki_opt = opt_params(2);

Kd_opt = opt_params(3);



% Menampilkan Parameter Optimal

disp('Parameter PID Optimal:');

disp(['Kp = ', num2str(Kp_opt)]);

disp(['Ki = ', num2str(Ki_opt)]);

disp(['Kd = ', num2str(Kd_opt)]);



% Kontroler PID Optimal

optimal_pid_controller = pid(Kp_opt, Ki_opt, Kd_opt);

optimal_closed_loop_sys = feedback(optimal_pid_controller * motor_tf, 1);

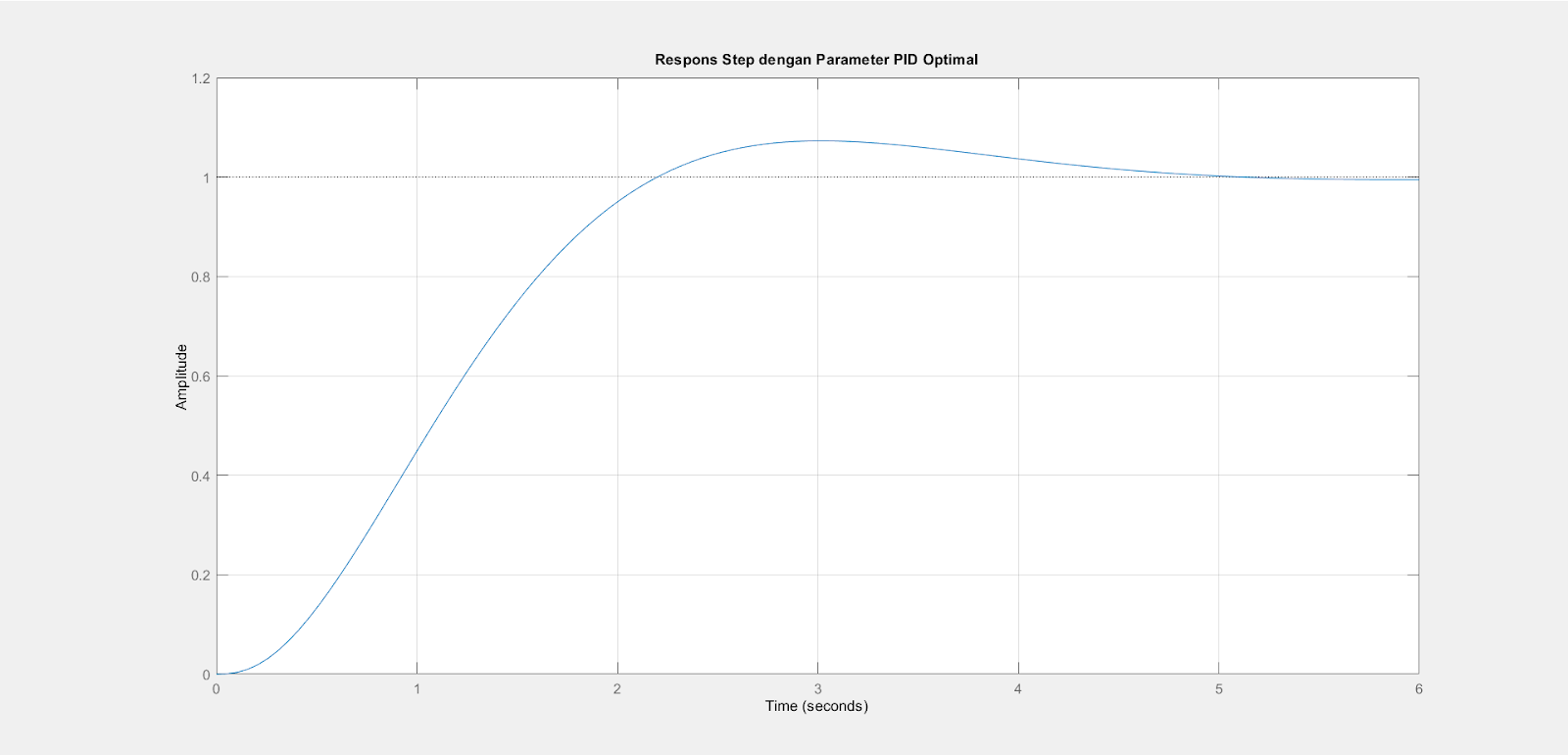

% Simulasi Respons Step Optimal

figure;

step(optimal_closed_loop_sys);

title('Respons Step dengan Parameter PID Optimal');

grid on;



% Fungsi Evaluasi Kinerja PID

function performance = pid_performance(params, motor_tf)

    Kp = params(1); Ki = params(2); Kd = params(3);

    pid_controller = pid(Kp, Ki, Kd);

    closed_loop_sys = feedback(pid_controller * motor_tf, 1);



    % Simulasi Respons Step

    [y, t] = step(closed_loop_sys);



    % Kriteria Kinerja: Overshoot dan Waktu Stabil

    overshoot = max(y) - 1;

    settling_time_index = find(t >= 2 & abs(y - 1) <= 0.02, 1, 'first');



    if isempty(settling_time_index)

        settling_time = max(t); % Jika tidak stabil

    else

        settling_time = t(settling_time_index);

    end



    % Penalti Kinerja

    performance = overshoot^2 + settling_time^2;

end



 Output                                   :


Parameter PID Optimal:

Kp = 0.099237

Ki = 10

Kd = 0


Video                                      :



Saran                                      :

1.     Parameter Motor DC:
Artikel tidak mencantumkan nilai parameter motor DC secara eksplisit. Sebaiknya parameter seperti inersia (J), koefisien friksi (b), konstanta elektromotif (K), resistansi (R), dan induktansi (L) dijelaskan untuk memastikan simulasi sesuai dengan sistem nyata.

2.     Fungsi Objektif:
Penjelasan tentang fungsi objektif dalam algoritma genetika sebaiknya diperjelas, mencakup aspek seperti penalti terhadap overshoot, settling time, dan stabilitas sistem.

3.     Simulasi Visualisasi:
Artikel dapat memperkaya pembahasan dengan menyertakan respons step untuk parameter awal dan hasil optimasi, agar pembaca dapat melihat perbandingan kinerja kontroler.

4.     Validasi Eksperimen:
Selain simulasi, validasi terhadap sistem nyata akan meningkatkan kredibilitas hasil optimasi parameter PID.


Link Download File

Program Klik Disini

Video Klik Disini
